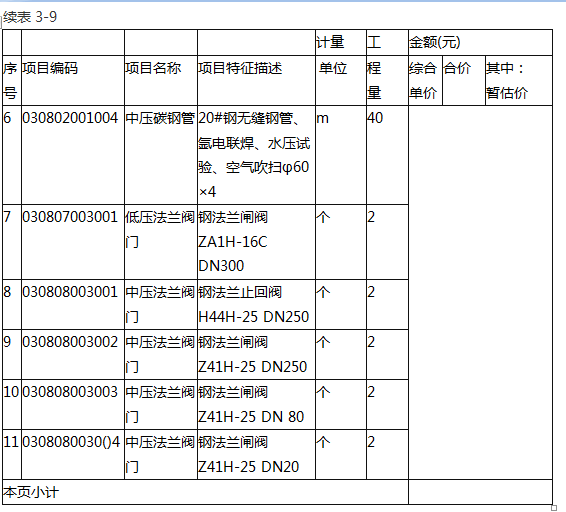

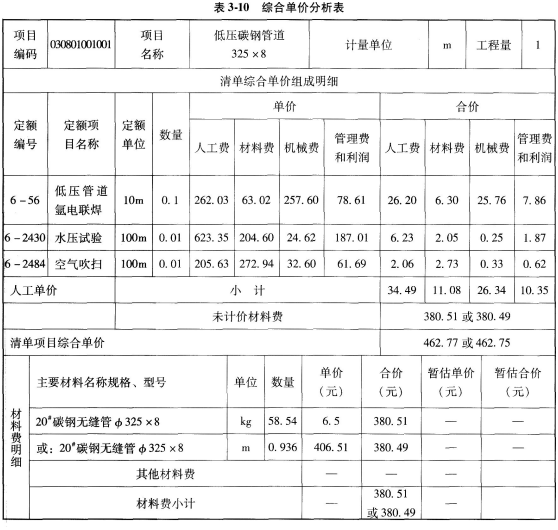

某工程背景资料如下： 1．图3-16为某泵房工艺及伴热管道系统部分安装图。 2．假设管道安装工程的分部分项清单工程量如下： φ325×8低压管道7m，φ273．1×7．1中压管道15m，φ108×4．5管道5m；其中低压2m，中压3m；φ89×4．5管道1．5m，φ60×4管道40m，均为中压。 3．相关分部分项工程量清单统一项目编码见表3-7。 表3-7分部分项工程量清单项目编码 4．φ325×8碳钢管道安装工程定额的相关数据见表3-8。 表3-8相关数据 该管道安装工程的管理费和利润分别按人工费的20％和10％计。 问题： (1)按照图3．16所示内容，列式计算管道、管件安装项目的分部分项清单工程量。 (注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图3-16中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算) (2)按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码，以及图3-16的技术要求和所示阀门数量，根据《通用安装工程工程量计算规范》GB 50856—2013和《建设工程工程量清单计价规范》GB 50500--2013规定，编制管道、阀门安装项目的分部分项工程量清单表。 (3)按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》GB 50856--2013和《建设工程工程量清单计价规范》GB 50500--2013规定，编制φ325×8低压管道(单重62．54kg／m)安装分部分项工程量清单“综合单价分析表”。(计算结果保留两位小数)
