某化工制造工程
【素材】
某化工项目工艺过程如下：在反应釜内加入一定量的甲苯溶剂及原料A,搅拌并缓慢加热使原料完全溶解，然后加入反应物B。充分搅拌后加热回流1.5h，分出反应水分，反应完毕后，物料转入浓缩釜，减压蒸去甲苯，回收后套用。浓缩物用二氯甲烷溶解，过滤除杂，滤液转入密闭反应釜，加入过量（理论量的1.5倍）的液态反应物D。控制温度在10~20℃反应1h,减压蒸去二氯甲烷及过量反应物，得到粗品，用丙酮进行重结晶，活性炭脱色。结晶后离心甩滤，滤料在干燥箱内干燥后得到产品E。丙酮母液循环套用。蒸出的二氯甲烷及过量反应物D的混合物精馏回收。
【问题】

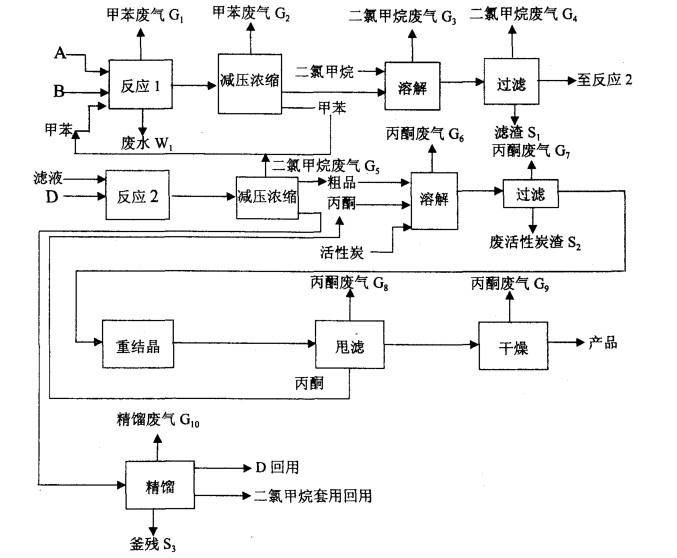

1.（1）根据工艺描述，绘制工艺一污染流程框图，并标出各部分排放的污染物。（2）如果第一步的反应方程式为：

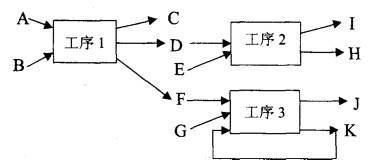

A+B=C+H2O（分子量MA=120.5,MB=90.2）根据下面的物料平衡图，计算过滤滤渣的量为____kg,甲苯废气量为____kg。（假设该反应的反应率为90%,中间产物完全溶解在二氯甲烷中，而浓缩物中其他成分均不溶于二氯甲烷。滤渣附着的溶剂量忽略）
（3）选出最符合题意的答案（单选）：该步工序中，甲苯溶剂的回收率为____（a.98%；b.95%；c.99%）,甲苯的流失途径为____（a.以废气形式挥发；b.随分出水带走；c.随浓缩物进入下步工序；d.以上途径均存在）。
2.该工艺中，甲苯废气主要的排放部位有哪些？
（3）选出最符合题意的答案（单选）：该步工序中，甲苯溶剂的回收率为____（a.98%；b.95%；c.99%）,甲苯的流失途径为____（a.以废气形式挥发；b.随分出水带走；c.随浓缩物进入下步工序；d.以上途径均存在）。
2.该工艺中，甲苯废气主要的排放部位有哪些？
