单选题
某企业实施质量改进项目，采用网络图法。根据所搜集的资料绘制的网络图如图所示。根据图形可分析出：
图中的关键线路为（ ）。
图中的关键线路为（ ）。A①-②-③-④-⑤-⑥
B①-②-③-⑤-⑥
C①-③-⑤-⑥
D①-④-⑥
正确答案
答案解析
作业时间的计算如表所示。从上表可以看出关键工序为A、D、G、K，因此，关键线路为①-②-③-⑤-⑥。
图中的关键线路为（ ）。A①-②-③-④-⑤-⑥
B①-②-③-⑤-⑥
C①-③-⑤-⑥
D①-④-⑥

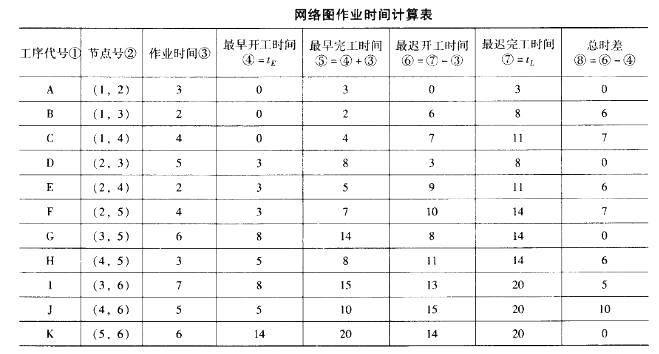

作业时间的计算如表所示。
从上表可以看出关键工序为A、D、G、K，因此，关键线路为①-②-③-⑤-⑥。
